NEC Storage - iStorage D Series
|
|
|
|
 |
초기설정 위저드를 도입하여 초기 셋업이 용이하며, 비주얼한 화면를 통한 스토리지의 일원 관리 및 조작성을 향상시켰습니다.
iSCSI 모델에서는 기존 LAN 환경을 이용하여 저가의 SAN 환경의 구축이 가능하며,
FC 모델은 최대 12 port의 FC Interface가 탑재 가능하므로, FC Switch 장치가 없이 스토리지 환경을 구현할 수 있는
NEC iStorage Series의 로앤드 모델의 디스크 어레이 장치입니다.
|
|
|
|
|
|
|
|
|
고속 Interface 8Gbps FC와 10G bps iSCSI에 대응한 모델이며, 제어장치의 내부 버스 처리를 개선하여,
디스크 드라이버에의 액세스 속도를 큰폭으로 향상시켰습니다.
유연한 용량 확장이 가능한 볼륨 용량 가상화 기능(Thin Provisioning 기능)을 새롭게 지원합니다.
자원의 원활한 활용과 소비 전력 절감이 가능한 NEC iStorage Series의 로앤드 모델의 디스크 어레이 장치입니다.
|
|
|
|
|
|
|
|
- 비주얼 화면에 의한 용이한 도입과 편리한 조작
- Switch 장치를 사용하지 하는 심플한 구성 및 비용의 절감
- 니즈에 맞는 효율적인 스토리지 운용
- 온라인 업무에 영향을 주지 않는 무정지 백업
- 이중화에 의한 신뢰성 높은 설계
- 독자적인 절전 설계에 의한 소비 전력을 절감
- 고속 Interface 8Gbps FC와 10Gbps iSCSI에 대응, 혼재도 가능(D3-30)
|
|
|
|
|
|
|
스토리지의 설치 및 서버의 셋업 과정을 간소화하였으며, 기본적인 설정 항목은
디폴트로 표시하는 등, 사용자의 입장에서 설계를 하였습니다.
초기설정 위저드의 네비게이션에 따라 필요 항목을 입력함으로써 간단하고 원활하게 셋업이 가능합니다.
스토리지의 운용 및 관리 상황이나, 시스템의 가동 상황, 서버와의 접속 상황 뿐만아니라,
리플리케이션의 설정 등, 비주얼한 웹브라우저 화면에서 일원 관리가 가능합니다.
운용 상황을 화면을 통해 확인하면서 조작이 가능하며, 처음 스토리지를 이용하시는 분이라도
실수없이 용이하게 스토리지의 운용 관리가 가능합니다.
|
|
|
|
|
|
|
업무 서버에 대해 가상 용량의 논리 볼륨의 할당이 가능합니다.
할당한 용량을 감시하고, 부족한 경우에는 업무 중단없이 HDD의 증설이 가능하므로,
이용 상황에 따라 언제라도 용량의 확장이 가능합니다.
Thin Provisioning 기능은 스토리지 이용 효율을 대폭 향상시키며,
초기 투자 비용과 소비 전력을 절감할 수 있습니다.
|
|
|
|
|
|
|
8Gbps FC(D3-30)와 10Gbps iSCSI(D3-30 i)*1 를 표준 탑재하여, 서버와의 인터페이스 속도를 고속화하였으며,
D3-30에서는 8Gbps FC와 10Gbps iSCSI *1 를 혼재하여 같이 사용하는 것도 가능합니다.
*1：2010년 하반기 대응 예정
|
|
|
|
|
|
|

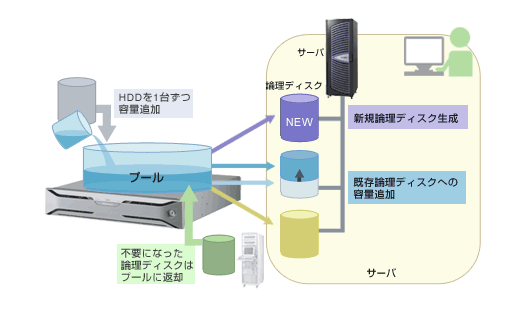

최신 가상화 기술을 통해, 업무를 멈추지 않고 논리 디스크의 용량 확장 및 추가가 가능합니다.
물리 디스크를 가상적인 다이나믹 풀로써 관리하고, 니즈에 맞는 효율적인 스토리지 운용이 가능합니다.
(다이나믹 풀은 RAID-6, RAID-1, RAID-TM 구성시에만 이용 가능)
|
|
|
< 업무 중단없이 업무 볼륨의 확장 > |
|
|

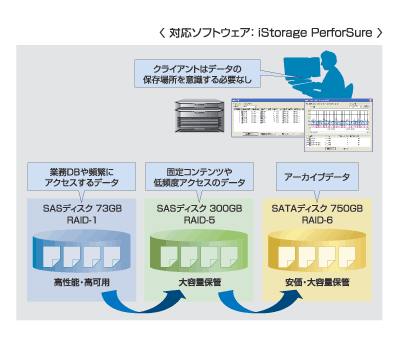

업무 중단없이 동적으로 동일 스토리지에 있는 디스크의 재배치 및 성능의 최적화가 가능합니다.
니즈, 용도에 따라 유연하게 스토리지를 활용함으로써 쾌적한 스토리지 환경을 지원합니다.
(별도 관련 소프트웨어 iStorage PerformanceOptimizer가 필요)
|
|
|
< 데이터를 업무 중요도따라 최적의 위치에 동적으로 재배치가 가능 > |
|
|
정보 관리 기능으로 장애 디스크 상황을 그래프나 수치를 실시간으로 표시하고,
사전에 설정한 값을 넘는 경우에는 관리자에게 알람 통보도 가능합니다.
또한, 성능 로그를 PC에 다운로드하여, 과부하 상황 등의 다각적인 성능 분석이 가능합니다.
(별도 관련 소프트웨어 PerformanceMonitor가 필요)
|
|
|
|
|
|
|
업무를 중단하지 않고 갱신 데이터의 차분만을 효율적으로 저장하는 스냅샷 뿐만 아니라,
업무 중단없이 볼륨 전체의 완전한 복제를 작성하는 리플리케이션 기능과
원격지 스토리지간의 완전한 복제를 작성하는 리플리케이션 기능을 지원합니다.
복제 볼륨을 사용한 테이프 백업이나 배치 처리 업무 등을 업무 운용과
병행하여 처리하는 것이 가능합니다.
(별도 관련 소프트웨어 iStorage DynamicDataReplication(DDR),
iStorage RemoteDataReplication(RDR)가 필요)
|
|
|
|
대상 자원의 자동 검출 기능이나, 알기 쉬운 대화식 스크립트 작성 기능 등, 원활한 백업 구축을 지원하여,
무정지 백업 시스템의 원활한 구축이 가능합니다.
(별도 관련 소프트웨어 WebSAM Storage RepNavi Suite 가 필요)
|
|
|
< 백업 시스템의 간단한 구축을 지원 > |
|
|
|
|
|
주요한 컴퍼넌트를 이중화하므로 장애가 발생한 경우에도 업무를 중단하지 않고 보수 작업이 가능합니다.
또한, 데이터가 저장된 HDD의 RAID 구성에 NEC가 개발한 전용 고속 RAID 엔진을 통한
트리플 미러 기능을 추가하였습니다.
RAID-6의 고신뢰성과 RAID-1의 고속성을 모두 갖춘 트리플 미러는 디스크 드라이버에서
이중 장해가 발생한 경우에도 평상시의 액세스 성능을 유지하며, 업무의 지속이 가능합니다.
|
|
|
< 트리플 미러 : HDD의 이중 장애시도 액세스 가능 > |
|
|
|
|
|
스토리지 시스템의 규모가 커지면 커질수록 소비 전력을 많이 사용하게 되어, 운용 비용이 증가합니다.
iStorage D 시리즈에서는 절전 가동을 위한 MAID(Massive Array of Inactive Disks) 기술을 채용하여,
전용 소프트웨어 제어에 의해 풀 단위의 스케줄 관리를 통해 사용하지 않고 있는
복제측의 디스크 드라이버의 모터 전원을 차단합니다.
종래 시스템과 비교하여 최대 30%의 소비 전력을 삭감합니다.
(별도 관련 소프트웨어 iStorage PowerConserver가 필요)
|
|
|
< 독자적인 절전 설계 : MAID 기능 > |
|
|
또한, D3-30에서는 사용하고 있지 않는 디스크와 핫스페어 디스크에 대한 자동 정지, 자동 가동이 가능하므로,
더욱 소비 전력 비용을 절감할 수 있습니다.
|
|
|
< MAID 기능에 의한 자동 정지와 자동 가동 > |
|
|
변환 효율이 높고 전력 손실이 적은 DC-48V를 채용하여, 발열량을 대폭 억제하며,
많은 시스템을 보유한 데이터 센터 등의 전력 비용 삭감에 효과적입니다.(FC모델만)
|
|
|
|
